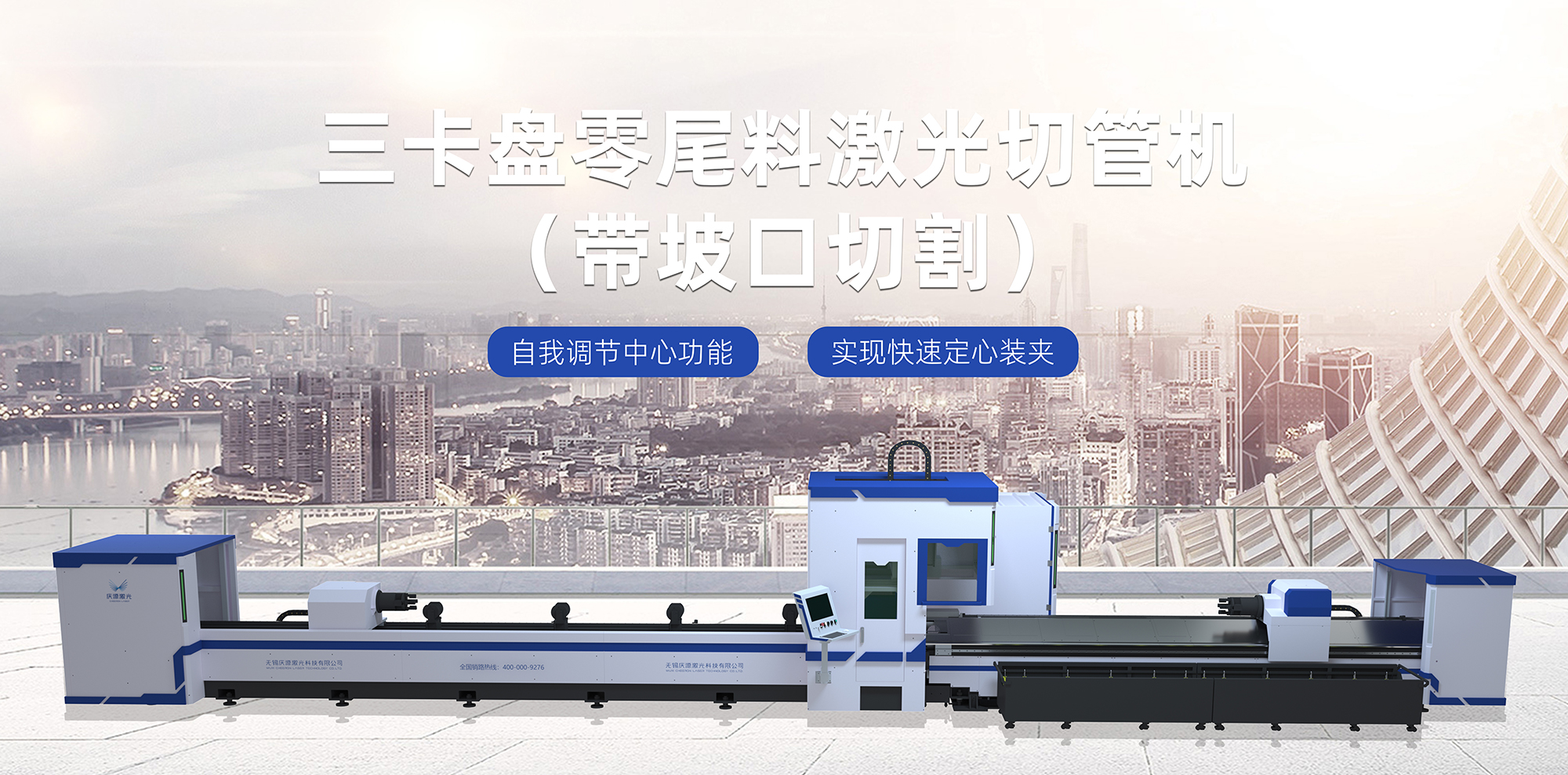

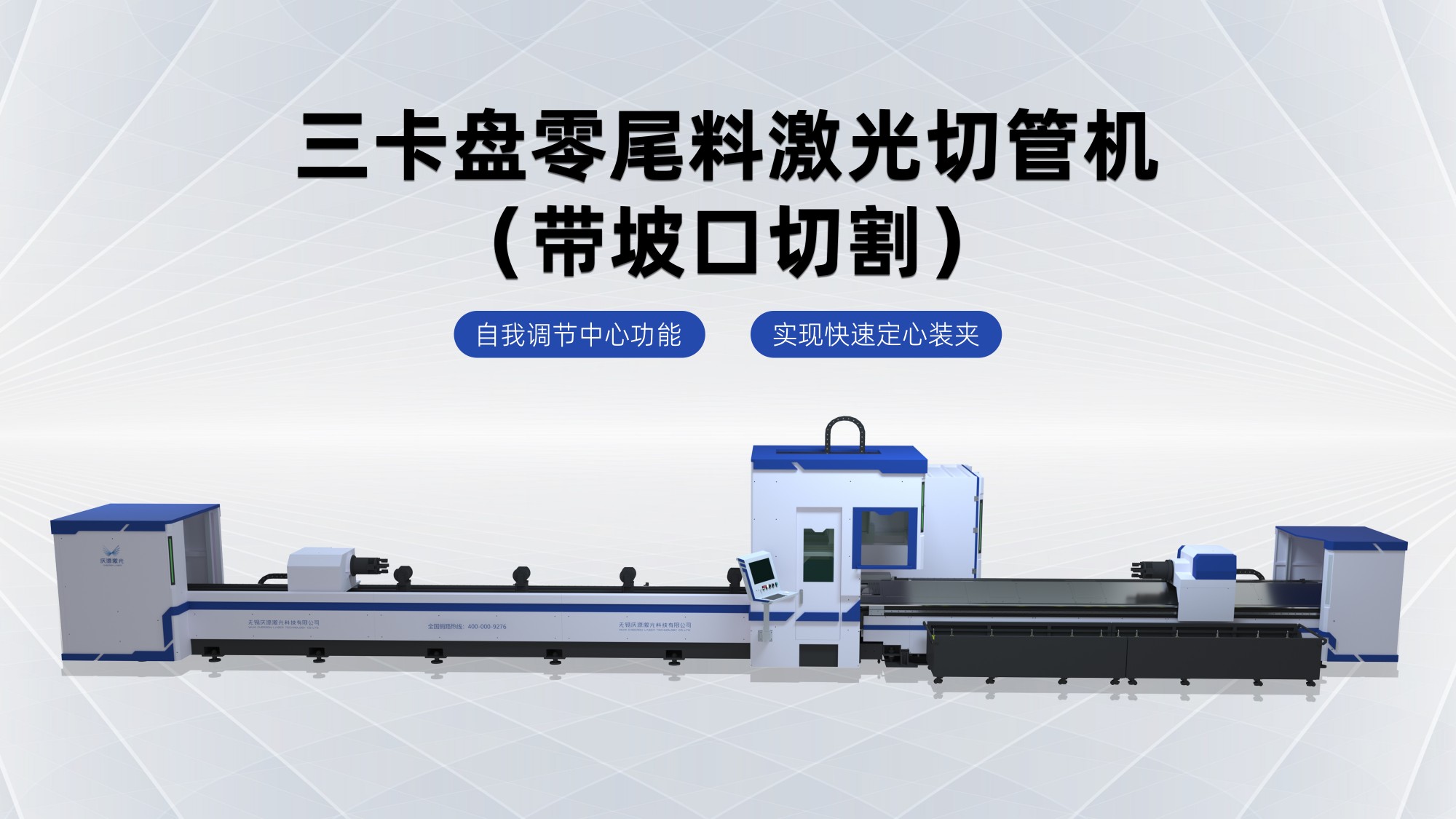

三卡盘零尾料激光切管机
(带坡口切割)

自我调节中心功能 实现快速定心装夹

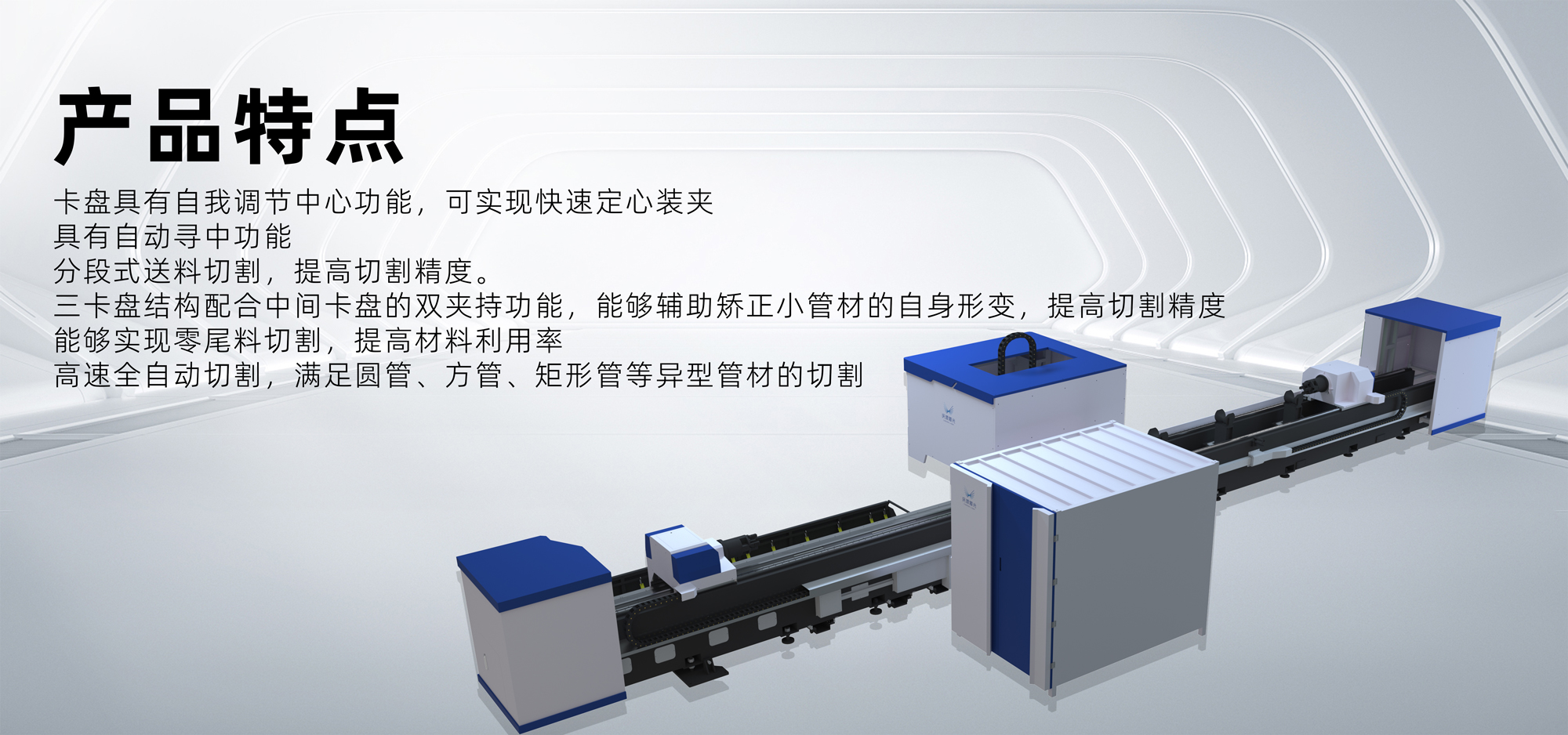

产品特点

卡盘具有自我调节中心功能,可实现快速定心装夹
具有自动寻中功能
分段式送料切割,提高切割精度。
三卡盘结构配合中间卡盘的双夹持功能,能够辅助矫正小管材的自身形变,提高切割精度
能够实现零尾料切割,提高材料利用率
高速全自动切割,满足圆管、方管、矩形管等异型管材的切割

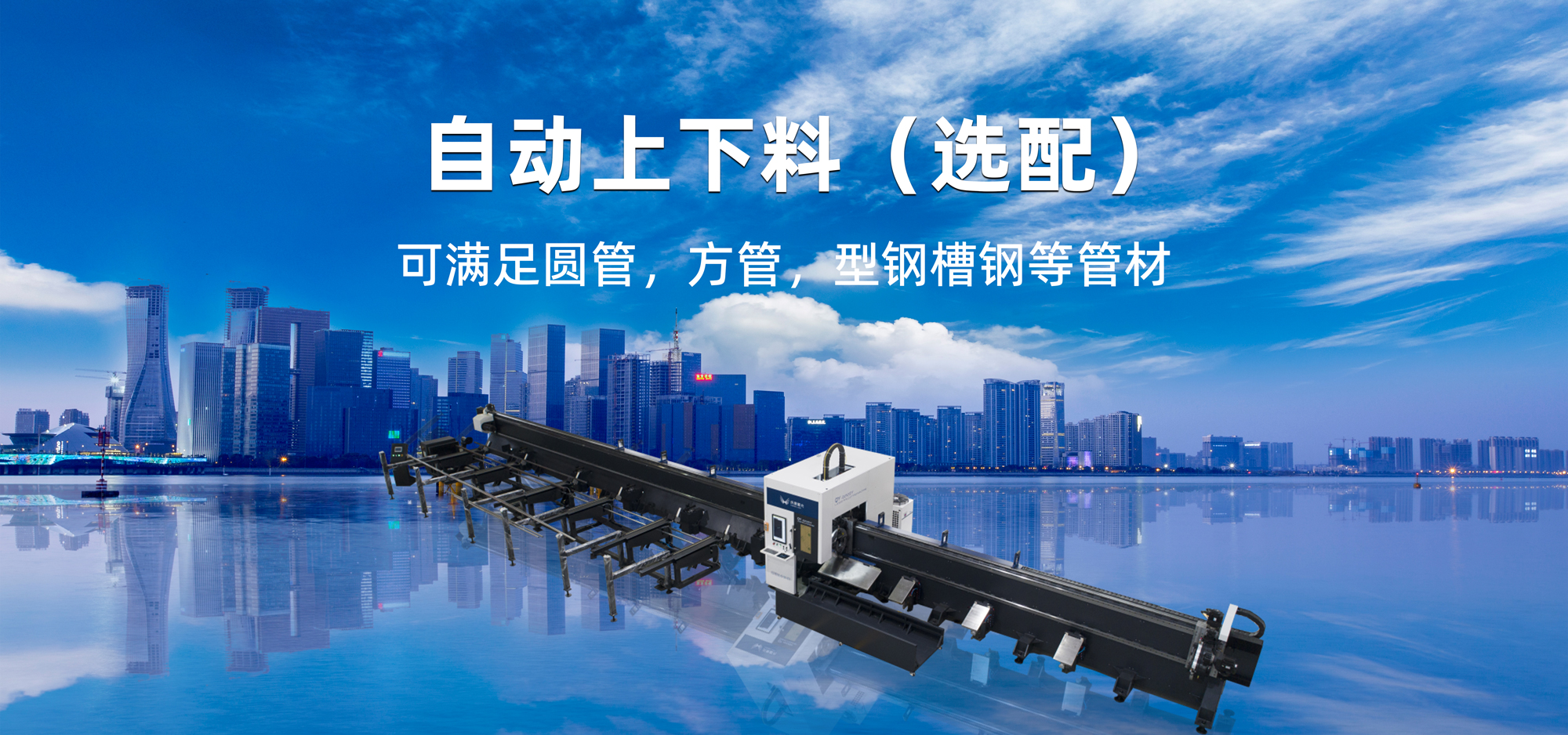

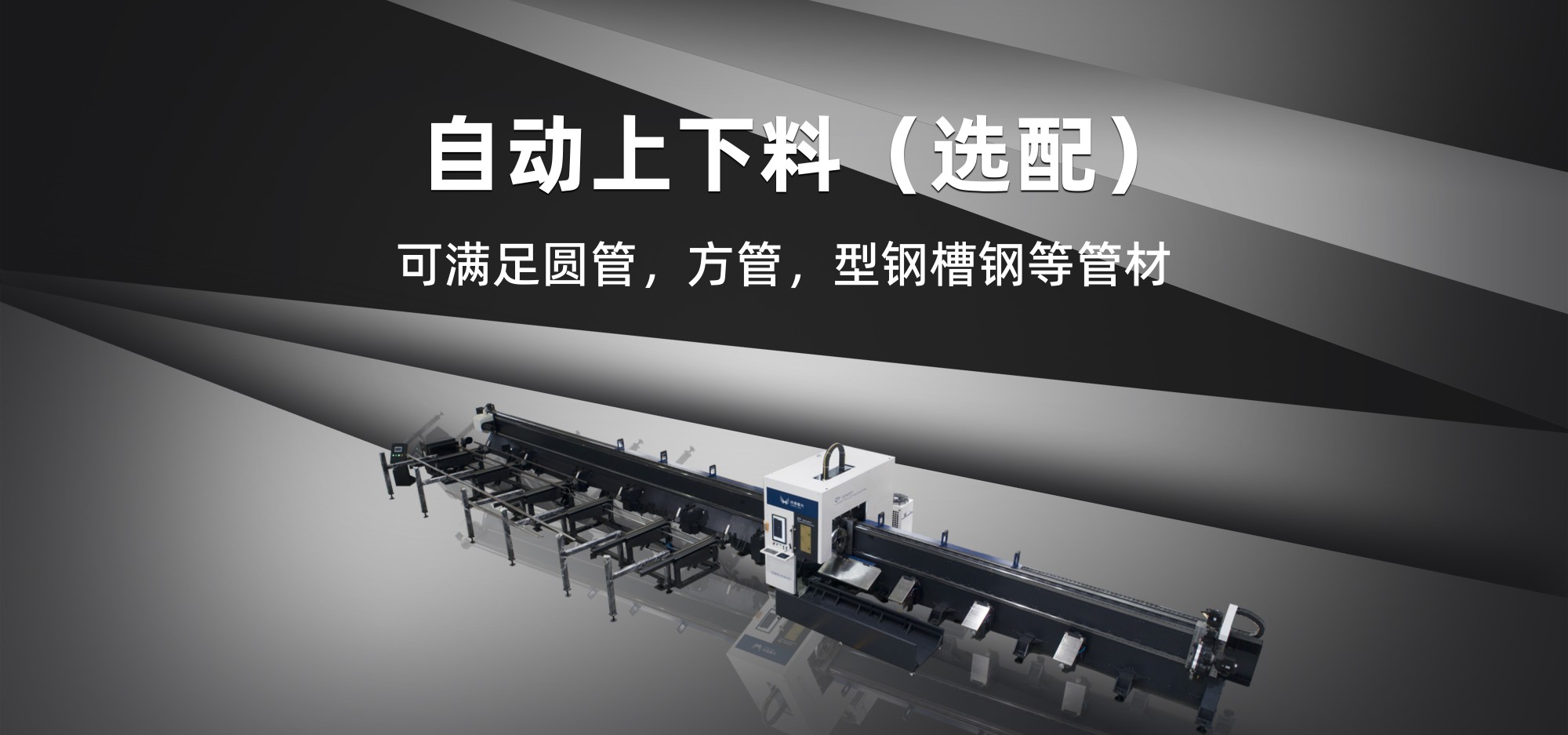

自动上下料(选配)

可满足圆管,方管,型钢槽钢等管材

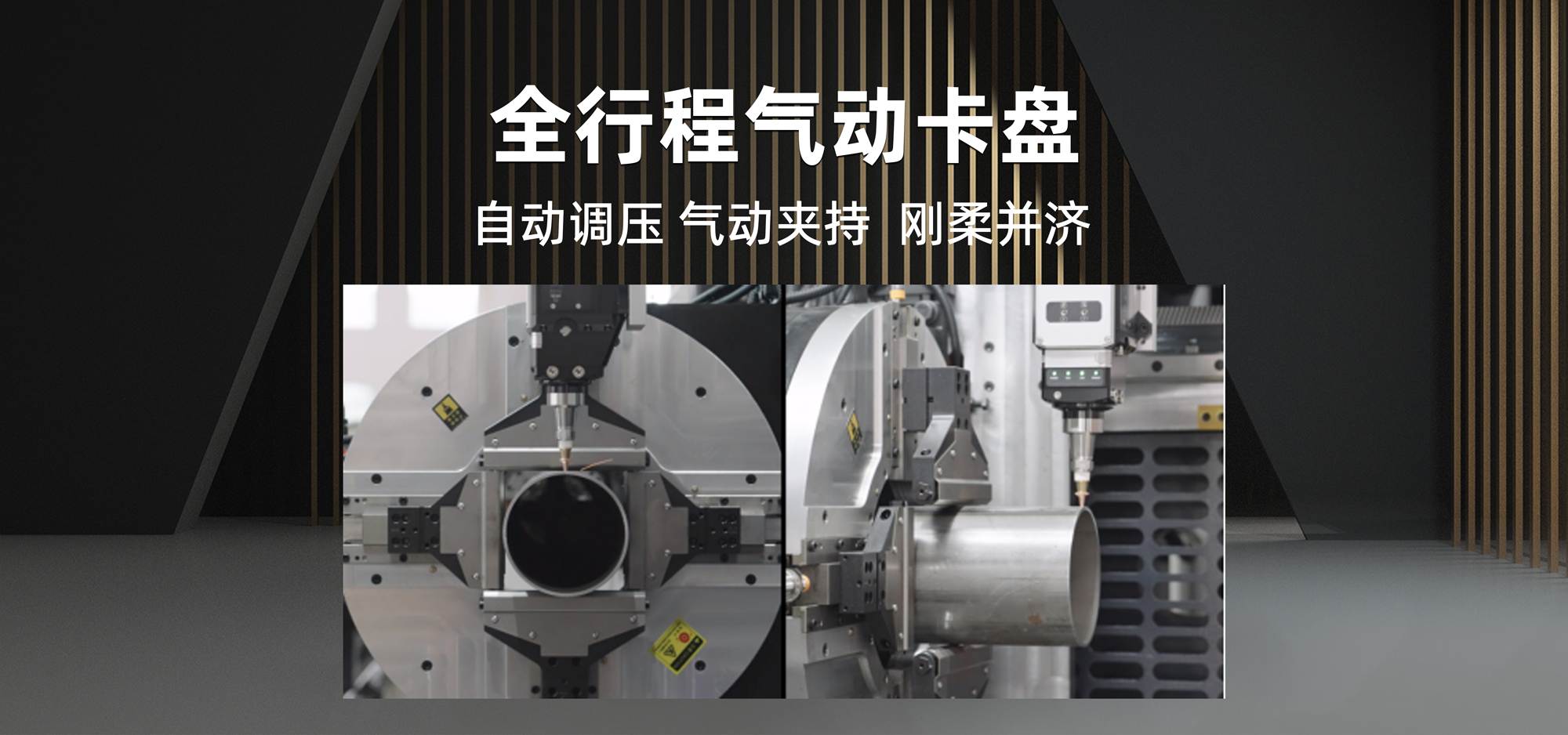

全行程气动卡盘

自动调压 气动夹持 刚柔并济

管材全功能切割系统

支持对工字钢、槽钢、角钢等各类管材进行零尾料切割、坡口切割,可稳定切割重管,
广泛应用于钢构建筑、铁塔、桥梁行业。

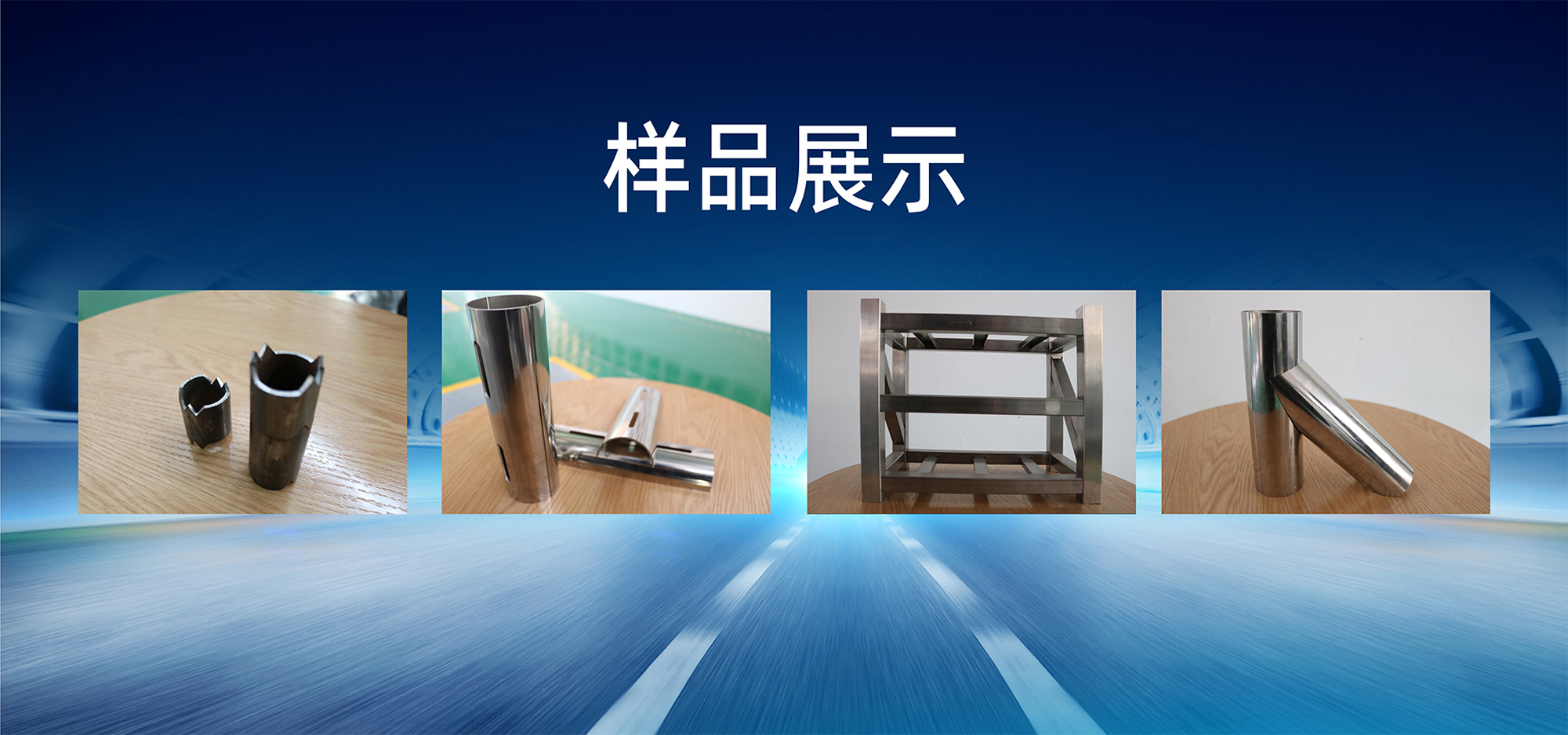

样品展示

* 注:图片仅供示意参考,具体配置以合同和技术协议约定为准

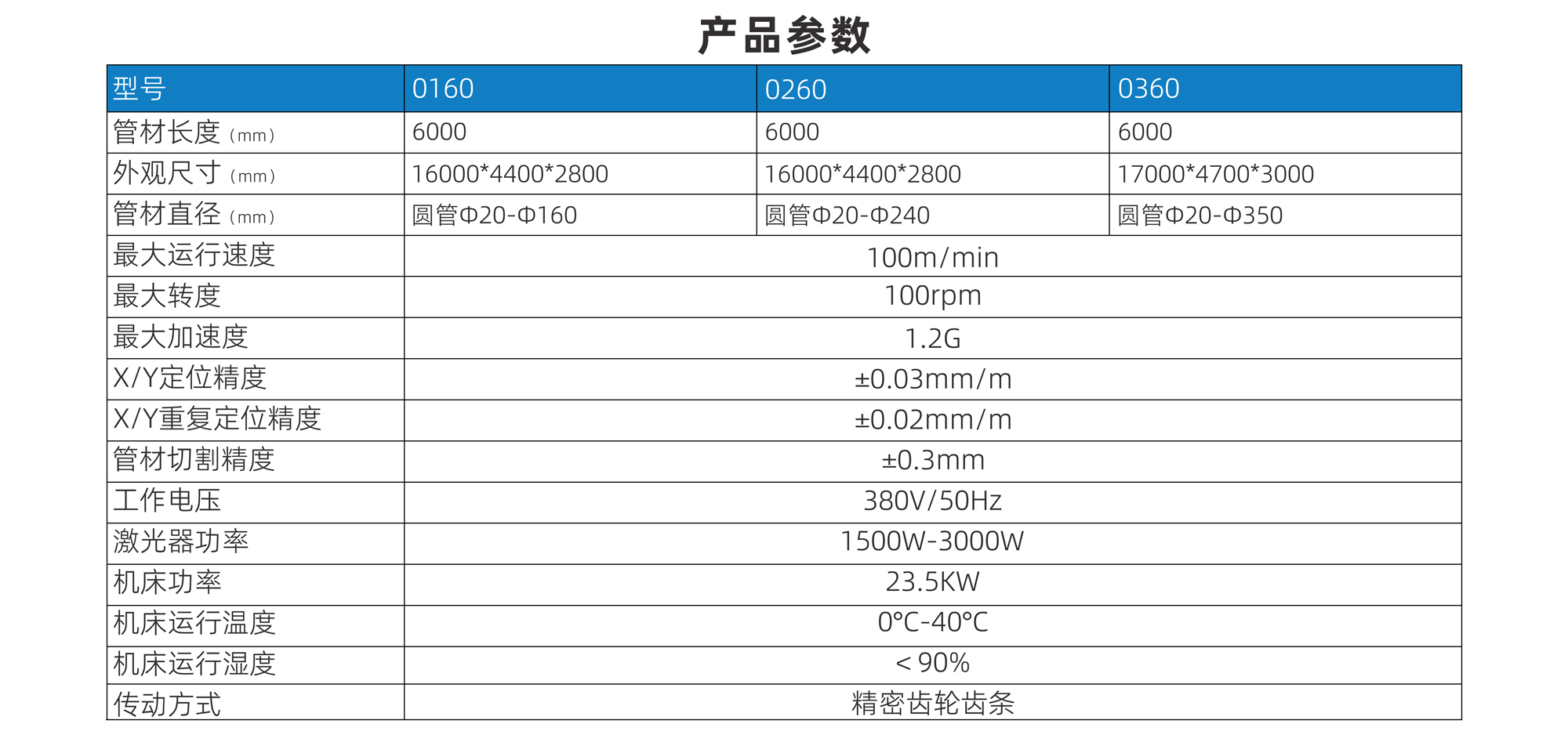

产品参数

型号 0160 0260 0360
管材长度(mm) 6000 6000 6000
外观尺寸(mm) 16000*4400*2800 16000*4400*2800 17000*4700*3000
管材直径(mm) 圆管Φ20-Φ160 圆管Φ20-Φ240 圆管Φ20-Φ350
最大运行速度 100m/min
最大转度 100rpm
最大加速度 1.2G
X/Y定位精度 +0.03mm/m
X/Y重复定位精度 ±0.02mm/m
管材切割精度 ±0.3mm
工作电压 380V/50Hz
激光器功率 1500W-3000W
机床功率 23.5KW
机床运行温度 0°C-40°C
机床运行湿度 < 90%
传动方式 精密齿轮齿条
