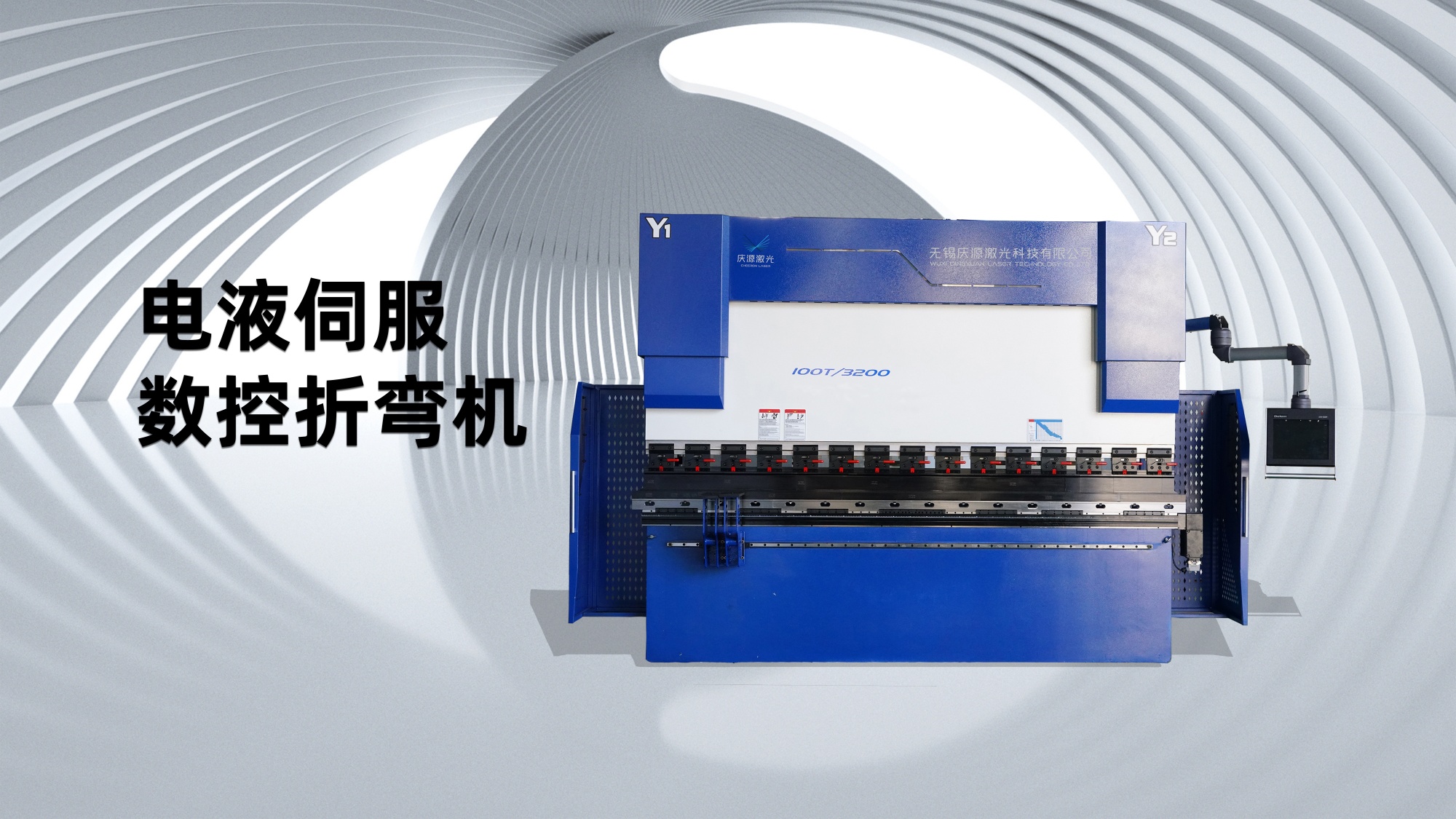

电液伺服
数控折弯机

瑞士CT8控制系统

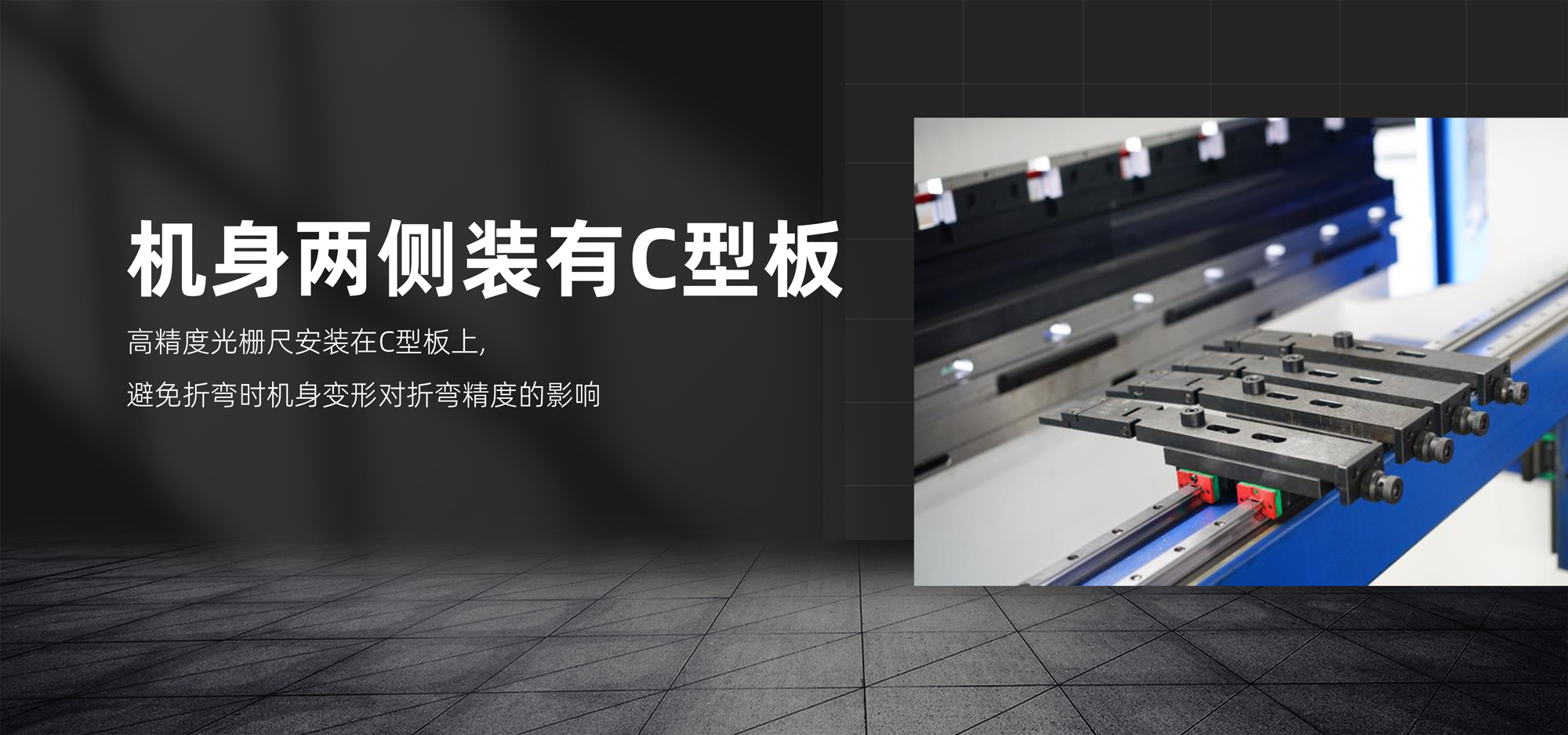

高精度光栅尺安装在C型板上,
避免折弯时机身变形对折弯精度的影响

* 注：图片仅供示意参考，具体配置以合同和技术协议约定为准

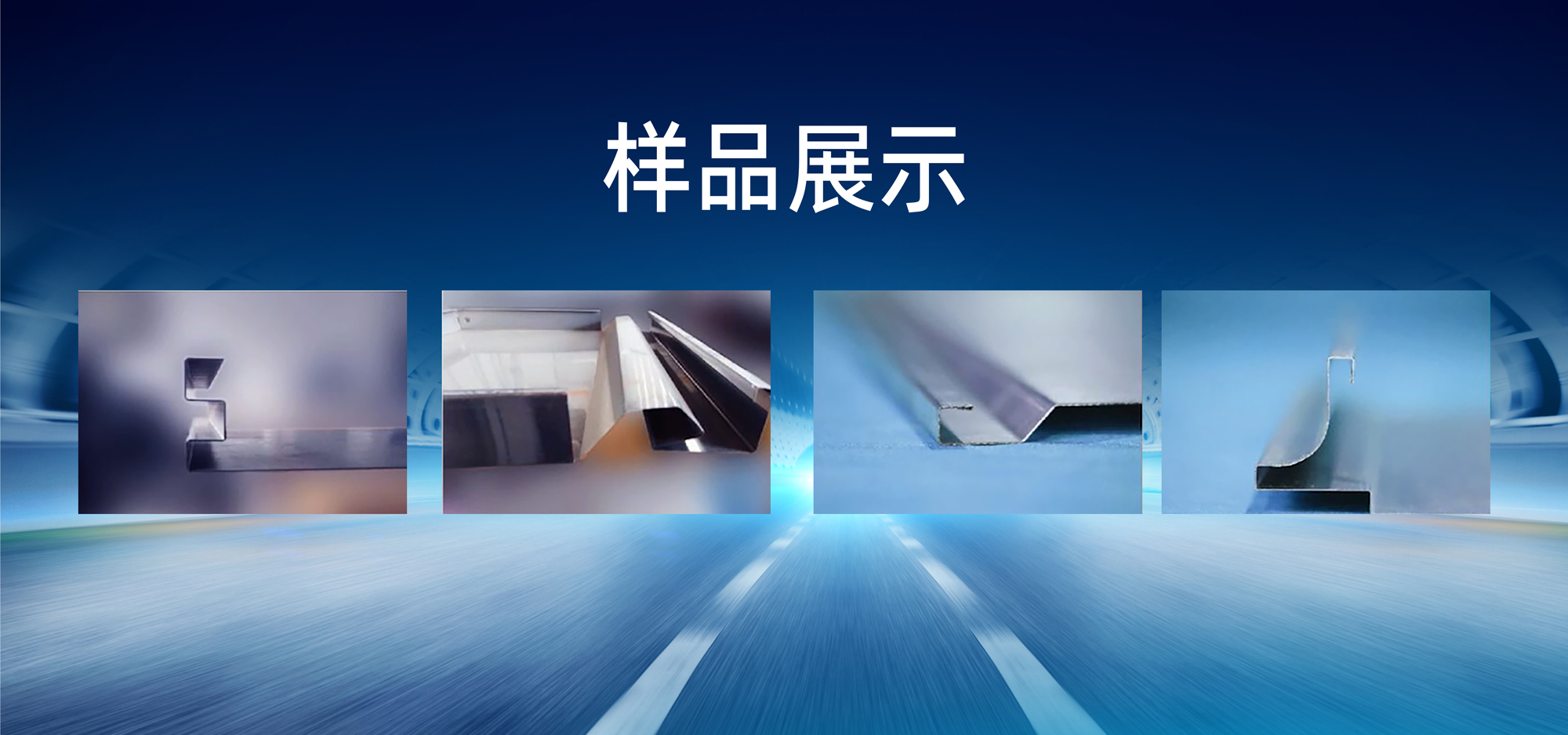

型号	WF67K-80T/2500型	WF67K-110T/3200型	WF67K-160T/3200型	WF67K-160T/3200型	单位
公称力	800	1100	1600	1600	KN
折弯长度	2500	3200	3200	4000	mm
立柱间距离	1960	2750	2740	3340	mm
滑块行程	165	200	200	200	mm
滑块快下速度	160	160	130	130	mm/s
滑块回程速度	110	110	90	90	mm/s
滑块工作速度	10	10	9	9	mm/s
滑块定位精度	±0.02	±0.05	±0.05	±0.05	mm
滑块重复定位精度	±0.02	±0.05	±0.05	±0.05	mm
最大开启高度	460	490	490	490	mm
喉口深度	380	400	420	420	mm
主电机功率	7.5	11	11	11	KW
主电机转速	1400	1400	1400	1400	r/min
主电机生产厂家	汇川伺候电机	汇川伺候电机	汇川伺候电机	汇川伺候电机
工件直线度	0.2	0.2	0.2	0.3	mm/m
折弯角度误差	±0.3	±0.3	±0.3	±0.3	度/米
数控系统	瑞士CT8	瑞士CT8	瑞士CT8	瑞士CT8
控制轴数	4+1(Y1.Y2.X.R+V)	4+1(Y1.Y2.X.R+V)	4+1(Y1.Y2.X.R+V)	4+1(Y1.Y2.X.R+V)
后档料行程	500	500	500	500	mm
后档料速度	200	200	200	200	mm/s
后档料定位精度	±0.05	±0.05	±0.05	±0.05	mm
后挡料重复定位精度	±0.05	±0.05	±0.05	±0.05	mm
